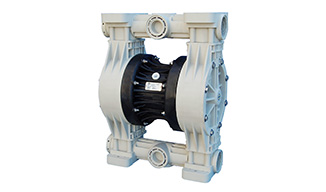

迪贝气动隔膜泵-3寸-IB503

迪贝气动隔膜泵-3寸-IB503

口径：3"G内螺纹，最大流量：900升/分钟
下载该产品文档


BOXER 503 - PP

BOXER 503 - PVDF

BOXER 503 - 铝合金

BOXER 503- 不锈钢


  标配：II 3/3GD c IIB T135℃(zone2)

  选配：II 2/2GD c IIB T135℃(zone1)


  • 使用压缩空气驱动，可输送强腐蚀性、高黏度的液体，即使在非常潮湿或易爆的恶劣环境，也可以保持较高的安全可靠性。

  • 适用高黏度液体，黏度可达50000cps（温度20℃），允许少量悬浮颗粒。

  • 即使泵内没有完全充满液体，仍具有较高的自吸能力，并可在不减少压缩空气压力下，进行冲程频率微调，对泵也不会引发任何危害。

  • 主体结构可选PP、PVDF、铝合金、不锈钢316等材质，并依液体种类、环境情况及温度条件选择最合适的内部材质。

  • 符合ATEX防爆等级。


规格资料


吸入/吐出口

3" G内螺纹（标配）

DN80法兰（选配）

压缩空气入口

3/4" G内螺纹

最大自吸高度

5米

最大流量

900升/分钟

最大扬程

70米

最大工作压力

7Bar

允许颗粒直径

10mm

净重

PP：50公斤

PVDF：67公斤

铝合金：66公斤

不锈钢：71公斤

最高工作温度

PP：60℃

PVDF：95℃

铝合金：95℃

不锈钢：95℃

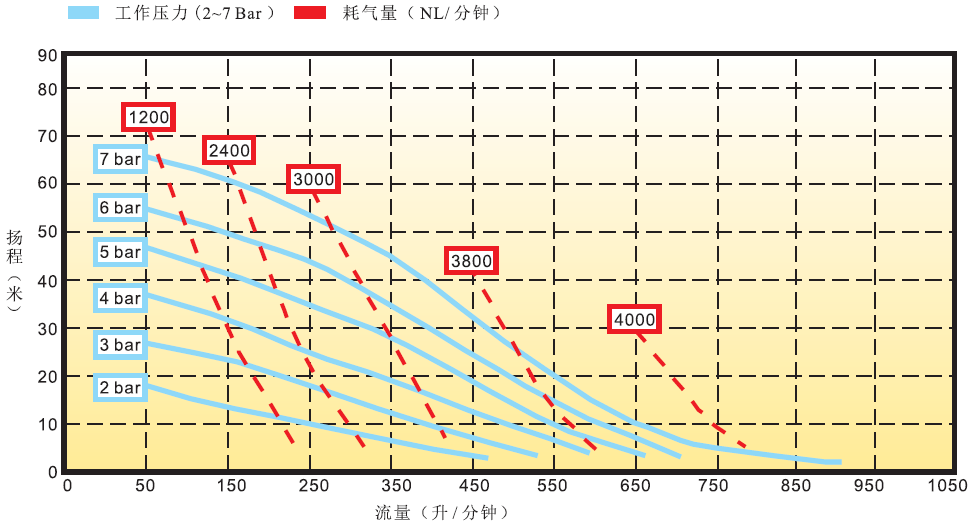

流量曲线图（流量是依据水在20℃及表列扬程下所测得）
















尺寸图（单位：mm）

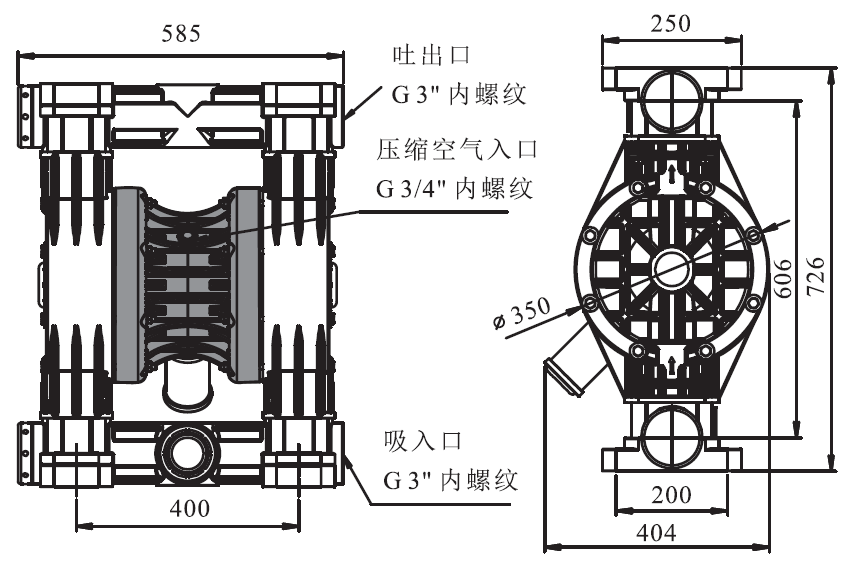

BOXER 503 - PP / PVDF

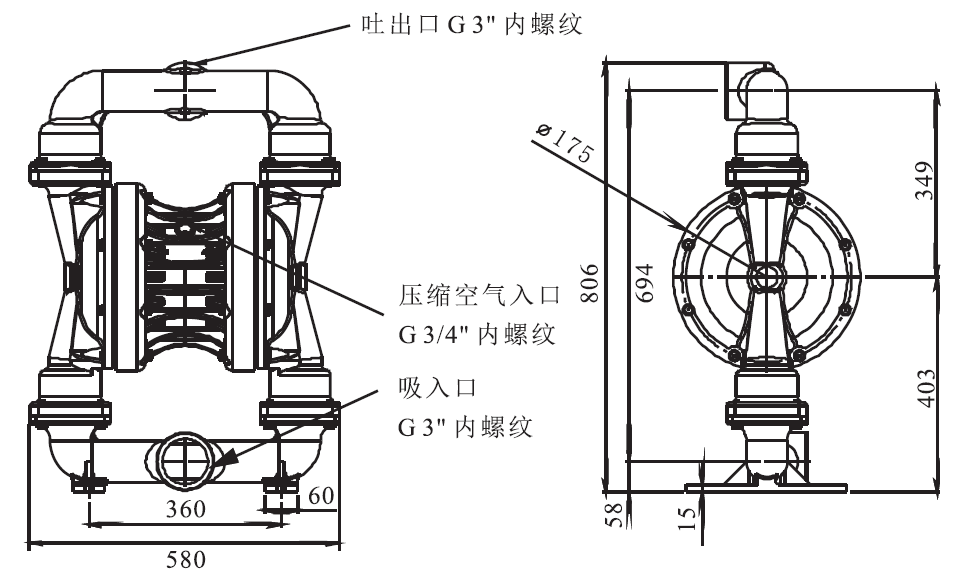

BOXER 503 - 铝合金 / 不锈钢


★有关产品详细资料，请E-mail或来电洽询，将有专人为您服务★
